蓋板玻璃解決方案

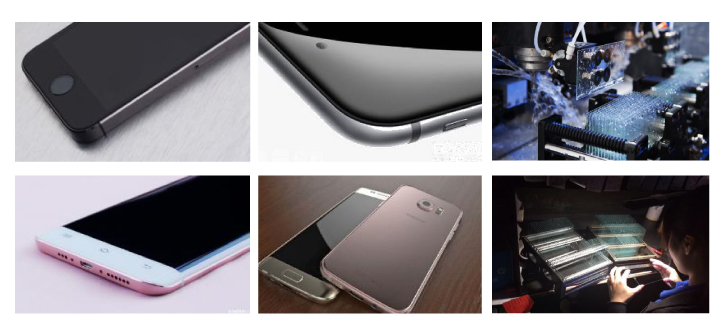

2d玻璃(li)（Iphone5S等）、2.5d弧(hu)面玻璃(li)（Iphone6等）、3d曲(qu)面玻璃(li)（Galaxy S7 edge、VIVO xplay5等）

蓋板玻(bo)璃、背殼玻(bo)璃（S7 edge、Galaxy S7、小米Note、小米5）

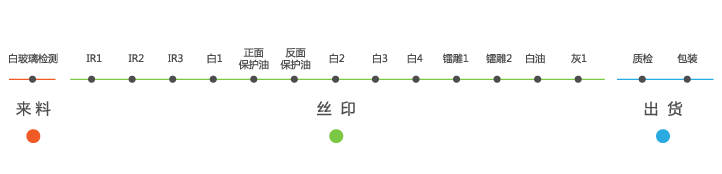

白片絲印玻璃工藝說明

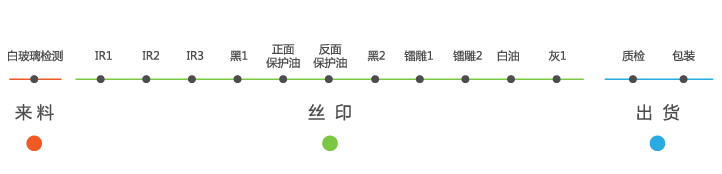

黑片絲印玻璃工藝說明

對位尺寸：智能手機蓋板玻璃最大規格約為185mm*210mm（7寸），厚度：0.4mm～1mm;
自動對(dui)位精度(du)：±0.005mm

閉環控制系統

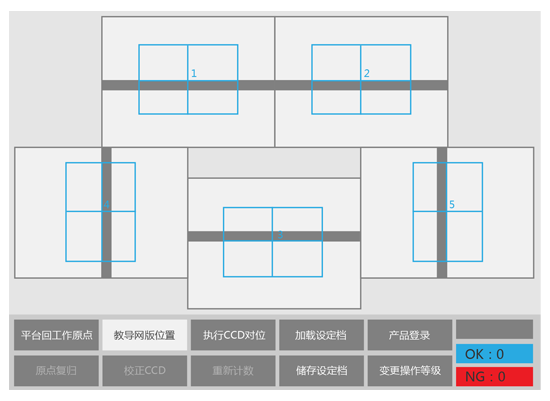

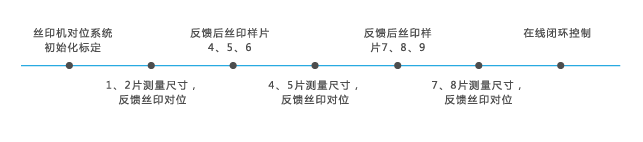

絲印閉環對位控制視覺系統方案

1）系(xi)統對(dui)絲印(yin)機臺對(dui)位系(xi)統的(de)修正值進行初始(shi)化標定；

2）網版更(geng)換或(huo)新批次生(sheng)產(chan)(chan)，系(xi)統進行(xing)3次反饋，對絲印機對位系(xi)統進行(xing)修正(zheng)，確保當(dang)前(qian)產(chan)(chan)品在(zai)當(dang)前(qian)網版下絲印產(chan)(chan)品尺寸(cun)滿足質量標準(zhun)要求。

3）系統(tong)實時測量(liang)絲印產品尺寸，對尺寸進行在(zai)線閉環控制；（最多(duo)三次控制既(ji)能滿足(zu)公差要求±0.015，最少一次完成）

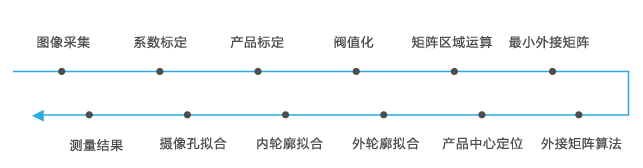

尺寸測量軟件算法方案

1）圖像采(cai)集：使用高(gao)精度CCD拍(pai)攝產品；

2）采用同(tong)心圓(yuan)圖案的標(biao)定(ding)板進(jin)行標(biao)定(ding)，先對標(biao)定(ding)板進(jin)行采圖；

3）圖(tu)像處(chu)理：對產品(pin)進(jin)行標(biao)定(ding)時需要指定(ding)外輪廓(kuo)和(he)內(nei)(nei)視(shi)窗上下左右(you)邊(bian)的(de)邊(bian)緣；同時，對圖(tu)像進(jin)行二值化以及(ji)形態學操作(zuo)處(chu)理。得(de)到(dao)內(nei)(nei)視(shi)窗的(de)最小矩(ju)形，從(cong)而計(ji)算得(de)到(dao)產品(pin)中心(xin)坐標(biao)(CenterRow，CenterCol)和(he)偏(pian)轉角(jiao)度Angle.。

4）擬合：將所有的(de)點的(de)坐標(biao)通過拉(la)伸(shen)系(xi)數和(he)比(bi)例系(xi)數映射(she)為(wei)實際(ji)空間坐標(biao)，然后擬合成相應的(de)輪廓線；

5）尺(chi)(chi)寸測量顯(xian)示：顯(xian)示當前(qian)產(chan)品尺(chi)(chi)寸測量結果(guo)；

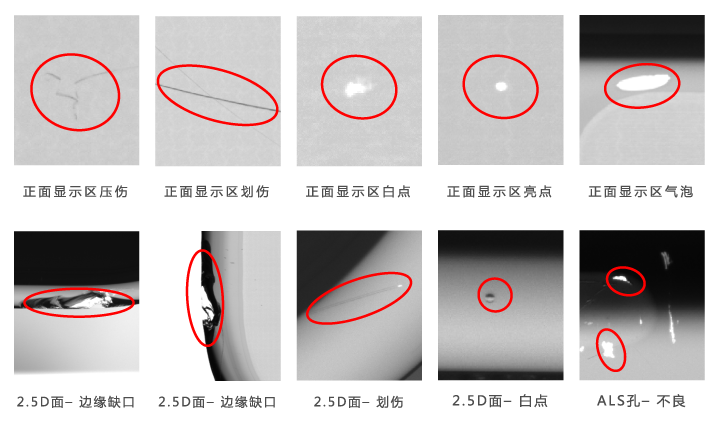

絲印正反面、2.5D面典型缺陷

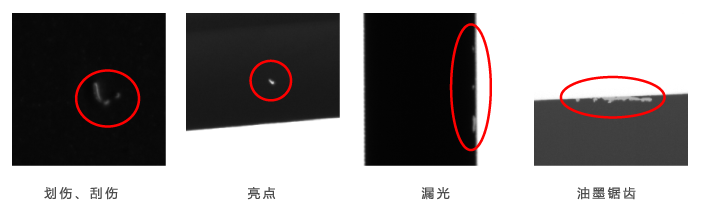

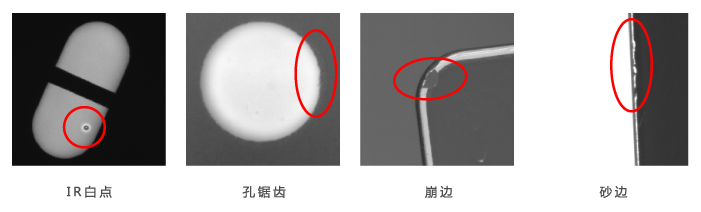

絲印IR區域、邊緣類典型缺陷

設備性能

1. 檢測物(wu)尺寸：智能手機最大規格(ge)約(yue)為185mm*210mm（7寸），厚度：0.4mm～1mm;

2. 自動檢(jian)測(ce)速(su)度：≤3秒/片；

3. 剔(ti)除(chu)分類(lei)功能：針對缺陷分2類(lei)剔(ti)除(chu)，一(yi)類(lei)可平磨(mo)返工，另一(yi)類(lei)直接報廢；

4. 自動上下料功能(neng)：針對蓋(gai)板(ban)玻(bo)璃流轉(zhuan)的插架：

典型缺陷

1. 高分辨率線陣(zhen)相(xiang)機技術

方(fang)案采用高分辨率(lv)線陣(zhen)相(xiang)機(ji)技術(shu)規格(ge)的快速發展，保(bao)證了在給定的高測(ce)量精度情(qing)況下線陣(zhen)相(xiang)機(ji)相(xiang)比面陣(zhen)相(xiang)機(ji)提(ti)供(gong)(gong)更大尺(chi)寸幅面成像的優勢，為產品生產提(ti)供(gong)(gong)了尺(chi)寸檢(jian)測(ce)上的測(ce)量保(bao)障。

2. 單相機技術

方案(an)提(ti)供單個(ge)高精度(du)線陣(zhen)相機(ji)的(de)產品(pin)方案(an)，相比多個(ge)面陣(zhen)相機(ji)技術，提(ti)供了(le)更高的(de)系統(tong)精度(du)和調試安裝維護的(de)方便性(xing)。

3. 多光源技術

視覺系統提(ti)供了更多光(guang)源(yuan)(yuan)(yuan)配(pei)置方(fang)案，滿足(zu)尺寸測量同時完成對缺陷檢測照明要求(qiu)：平行(xing)背光(guang)光(guang)源(yuan)(yuan)(yuan)、穹頂光(guang)源(yuan)(yuan)(yuan)、平行(xing)同軸光(guang)源(yuan)(yuan)(yuan)

4. 高采樣點線性(xing)擬合(he)技術

相比面陣相機尺寸(cun)測(ce)(ce)量技術(shu)，方案提(ti)供的(de)產品(pin)解決方案能夠實(shi)現更高(gao)采(cai)樣點擬合輪廓線的(de)算(suan)法(fa)技術(shu)，從(cong)而大(da)大(da)提(ti)高(gao)尺寸(cun)測(ce)(ce)量準確度。

產品優勢

有(you)助于節約成本，減少(shao)人工投入，可將存(cun)在缺陷或不滿(man)足預定(ding)義質(zhi)量標準的玻璃蓋板、背板剔(ti)除生(sheng)產(chan)線(xian)，不再進行(xing)下一(yi)步加工，提高質(zhi)量控制(zhi)。產(chan)品質(zhi)量可追溯，檢測結果將反饋(kui)至生(sheng)產(chan)線(xian)，以(yi)便持(chi)續改進生(sheng)產(chan)過程。
